Tárcsarugós kötegek a túlterhelés-határolóhoz
|

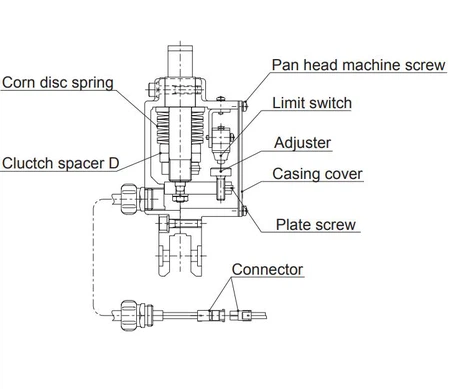

1. ábra. Túlterhelés elleni védelem tárcsarugóval vagy Belleville alátétekkel |
A Belleville alátétnek is nevezett tárcsarugókat főként emelőegységek vagy elektromos láncos emelők túlterhelés-határolójában használják. Amikor a dugattyú és az öntvény közé terhelés kerül, a dugattyú összenyomja a tárcsarugót vagy a Belleville alátéteket. Ahogy a Belleville rugók összenyomódnak, a dugattyúkarra szerelt beállító a kapcsoló felé mozog. Ha a terhelés elég nagy, akkor a rugó annyira összenyomódik, hogy az Adjuster működésbe hozza a kapcsolót. Amikor a kapcsolót működtetik, megszakítja az emelő emelő kontaktor vezérlő áramkörét. |
 |
Elérhető anyag: ● Szénacél: 51CrV4 (1,8159 / 6150) ●SUS300 sorozatú rozsdamentes acél: SUS301 (1,4310) SUS304 (1,4301) SUS316 (1.4401) ● Csapadékban keményedő rozsdamentes acél: 17-7PH rozsdamentes acél (1,4568) ● Hőstabil rozsdamentes acél: X22CrMoV12 1 (1,4923) ● Magas hőmérsékletű rozsdamentes acél: Inconel 718 (2,4668) Inconel 750 (2,4669) Nimonic 90 (2,4969) |
